Пошаговый алгоритм расчёта системы громкого оповещения: от выбора центрального коммутатора, количества зон и расчёта акустической мощности до подбора громкоговорителей, пультов управления, тревожных кнопок, контроля линий и организации сброса тревоги.

Общая структура системы

Центральным узлом является STELBERRY F-200. К нему подключаются пульты F-220, линия громкоговорителей, расширители тревожных кнопок F-211, внешняя кнопка сброса, а при необходимости — усилители-репитеры F-280 и устройства контроля линии.

Базовая линия F-200 рассчитана на суммарную мощность громкоговорителей до 180 Вт. Если этого недостаточно, систему расширяют усилителями-репитерами.

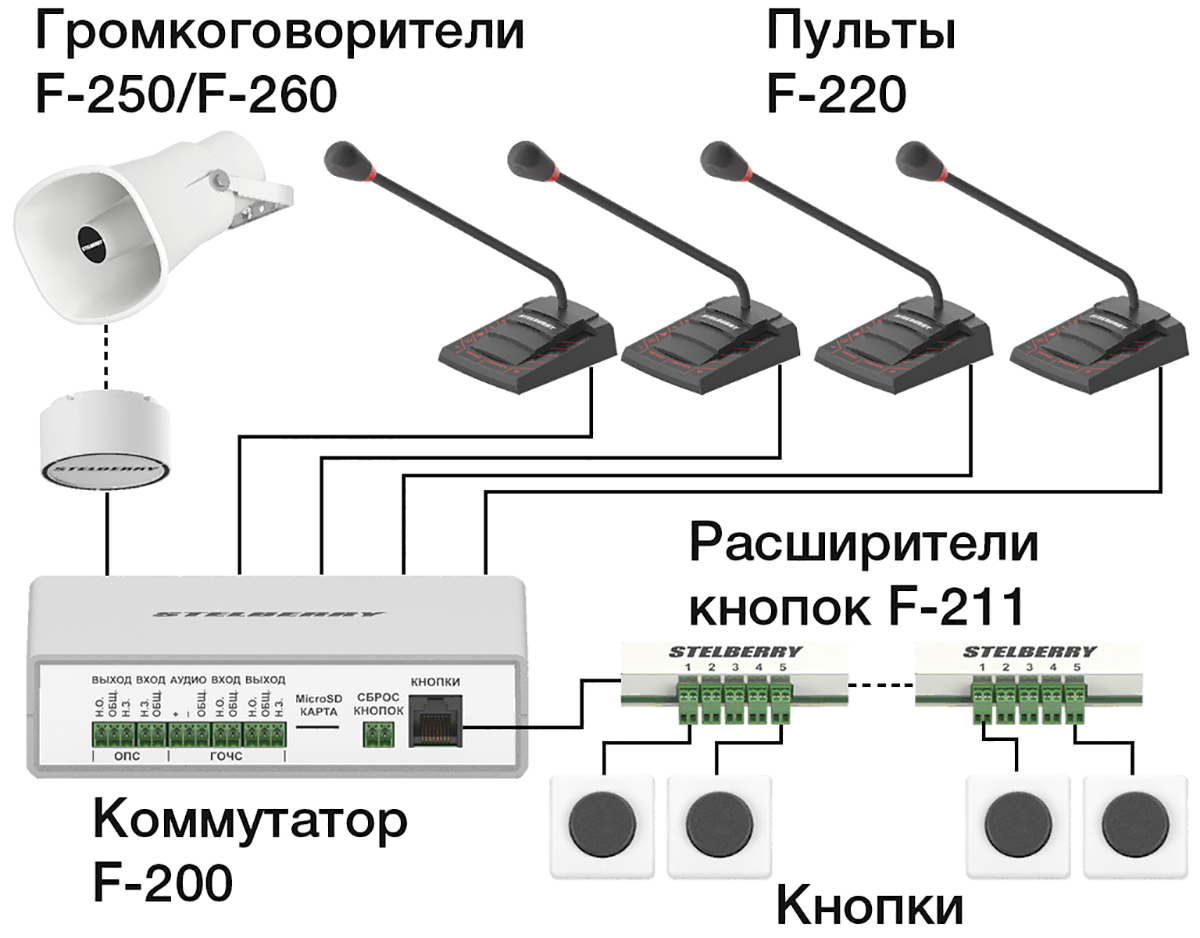

Общая логика соединения основных компонентов системы

Этап 1: Определяем центральный коммутатор

В качестве центрального устройства используется STELBERRY F-200. Именно от него строится остальная конфигурация системы. К F-200 можно подключить до четырёх пультов F-220, громкоговорители суммарной мощностью до 180 Вт, расширители тревожных кнопок, кнопку сброса сообщений, оборудование ГОЧС и пожарной автоматики. Вместо штатного блока питания может применяться совместимый источник бесперебойного питания 48 В.

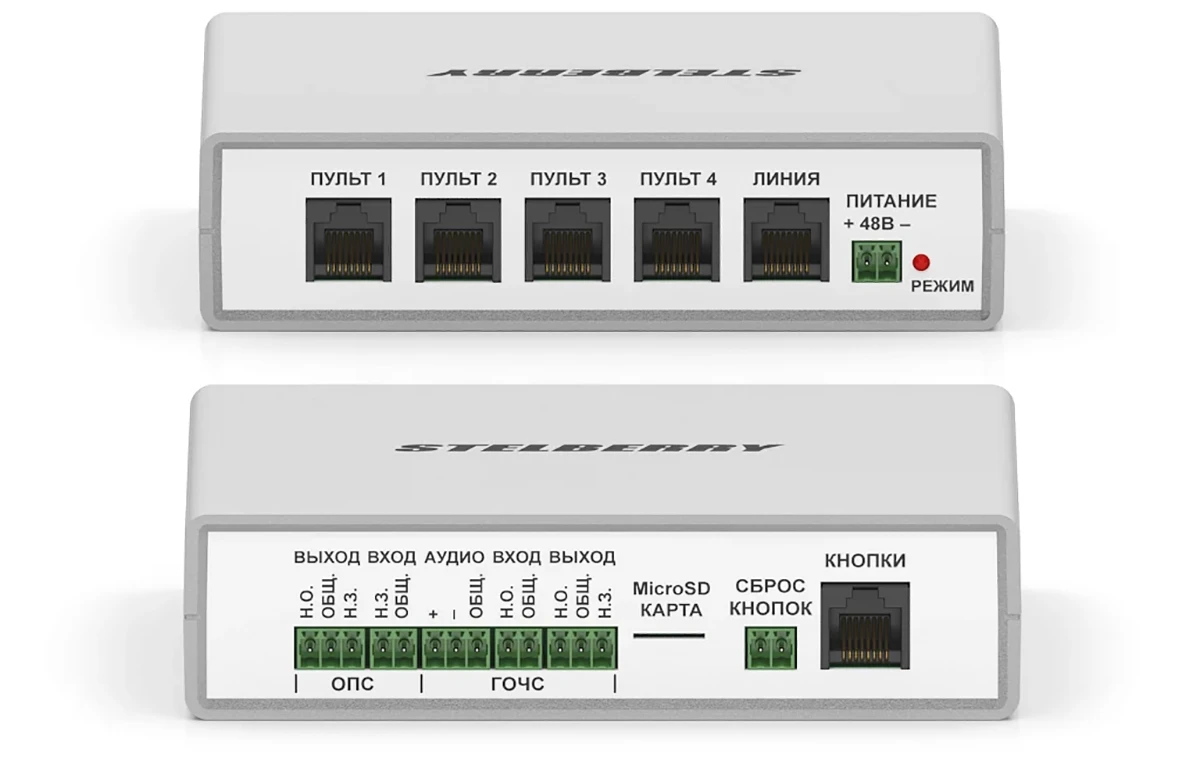

Коммутатор F-200 — центральный компонент системы

Этап 2: Рассчитываем необходимую мощность оповещения

Для помещений с высотой потолка около 3 м можно использовать простой ориентировочный расчёт: определите площадь помещения, оцените уровень шума и выберите удельную мощность.

Мощность = площадь помещения / 10 × удельная мощность

Пример: для 60 м² при небольшом уровне шума: 60 / 10 × 2 = 12 Вт. Для тех же 60 м² при повышенном шуме: 60 / 10 × 4 = 24 Вт.

После расчёта мощность округляют в большую сторону под реальные номиналы громкоговорителей. Важно обеспечить хорошую разборчивость речи во всех зонах, где требуется оповещение.

Этап 3: Выбираем тип и количество громкоговорителей

Для помещений используются потолочно-настенные модели F-250W/F-250B на 7 Вт и F-251W/F-251B на 12 Вт. Для улицы и зон, где нужно направленное звучание, применяются рупорные F-260 на 15 Вт и F-263 на 30 Вт.

Учитывайте не только суммарную мощность, но и равномерность покрытия: несколько точек меньшей мощности часто дают более разборчивое и равномерное звучание.

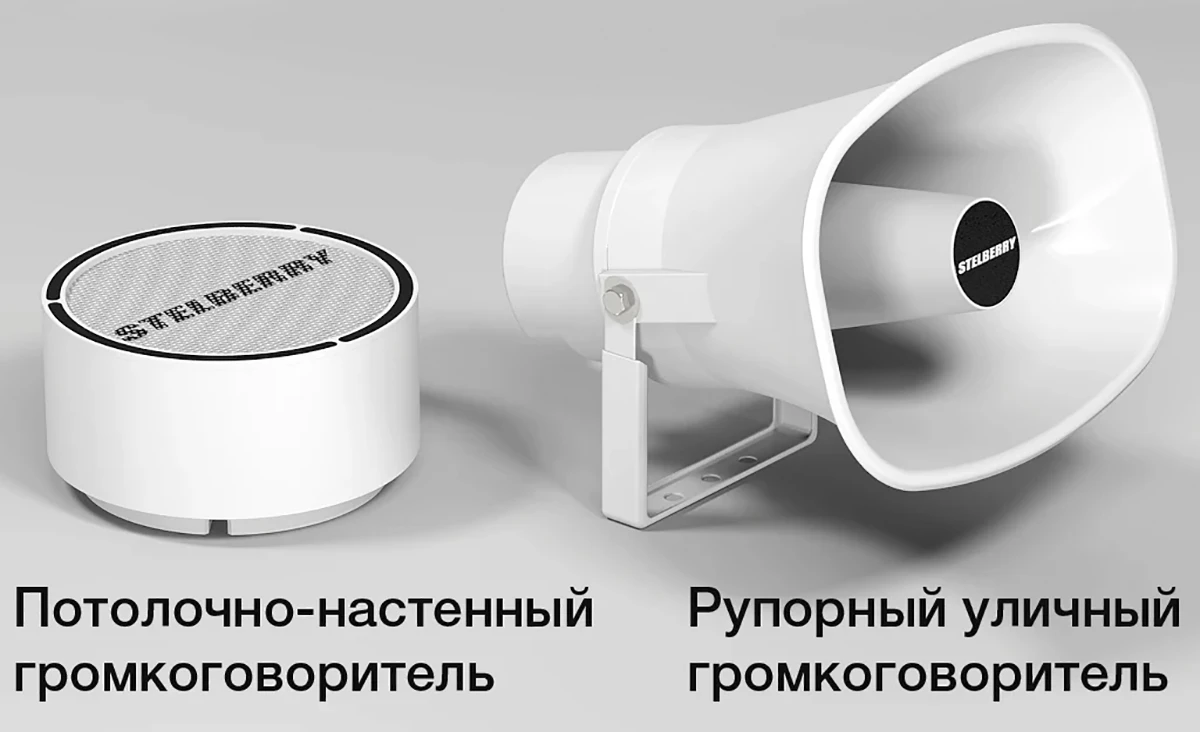

Тип громкоговорителя выбирают по условиям установки и необходимой мощности

Этап 4: Проверяем суммарную мощность линии

Сложите мощности всех громкоговорителей основной линии. Если получается не более 180 Вт, дополнительный усилитель не нужен. Если мощность выше — добавляются усилители-репитеры STELBERRY F-280.

Каждый F-280 добавляет ещё до 180 Вт акустической мощности. Для удобного разветвления на несколько усилителей используется STELBERRY F-210.

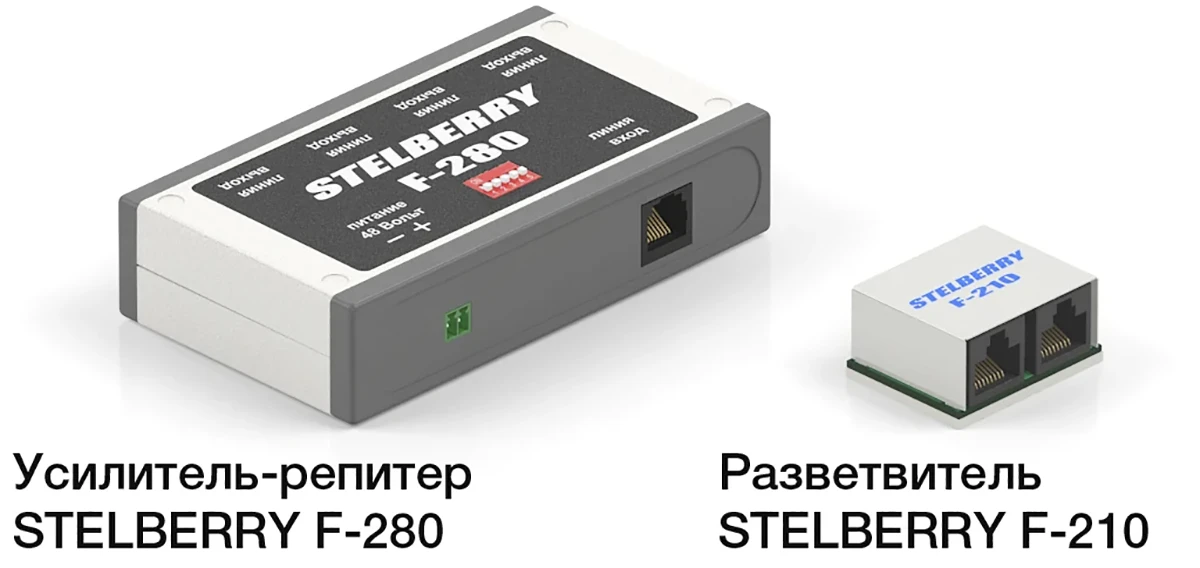

F-280 увеличивает доступную мощность системы, F-210 упрощает разветвление

Этап 5: Определяем количество пультов F-220

К F-200 подключается до четырёх пультов F-220. Их количество выбирают по числу рабочих мест, с которых персоналу нужно делать объявления.

У входов есть приоритет. Сообщение с более приоритетного пульта прерывает передачу с менее приоритетных. Если пульт используется для фоновой музыки, его удобно подключать к входу «Пульт 4» — с самым низким приоритетом.

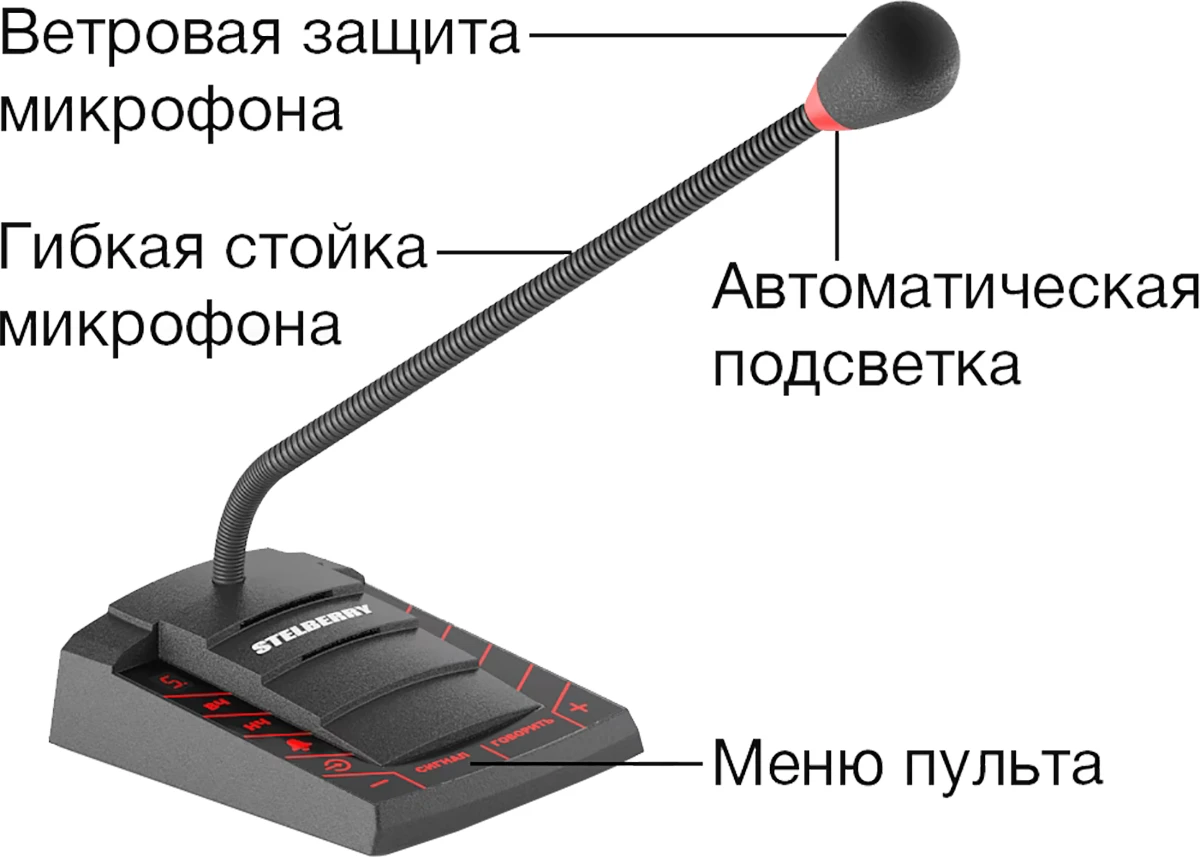

Пульт F-220 используется для речевых объявлений и передачи внешнего аудиосигнала

Этап 6: Подбираем расширители тревожных кнопок F-211

Для запуска заранее записанных сообщений применяются расширители STELBERRY F-211. К одному расширителю можно подключить до пяти внешних кнопок — каждая запускает соответствующее сообщение.

F-211 подключается к F-200 по UTP-кабелю. Несколько расширителей можно объединять между собой и размещать в разных помещениях объекта.

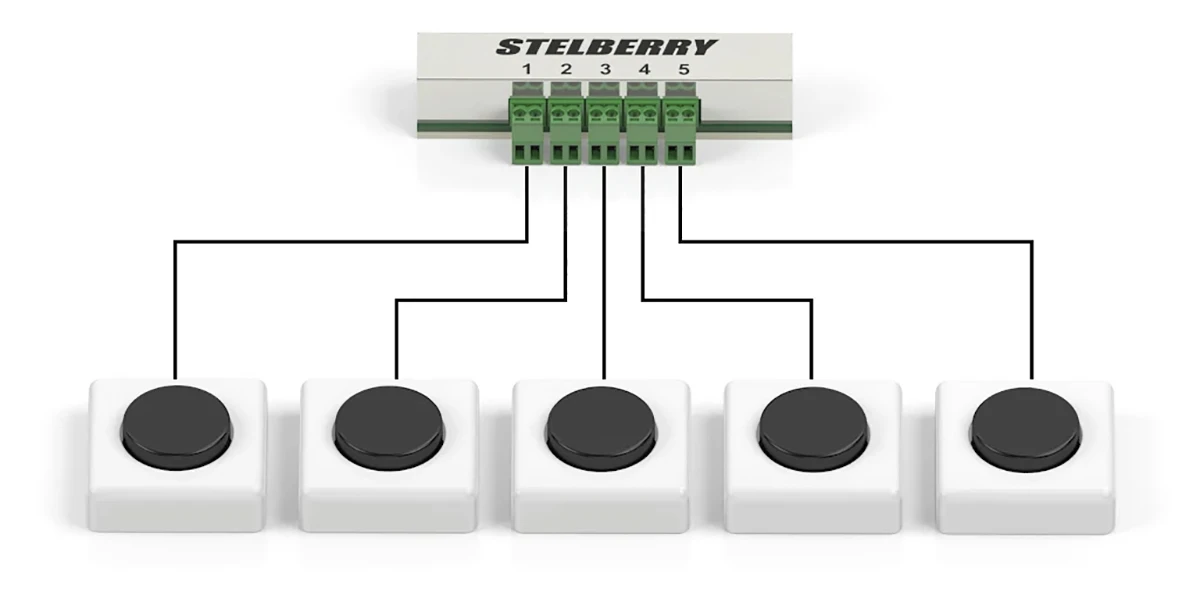

Один F-211 обслуживает до пяти внешних кнопок запуска сообщений

Этап 7: Добавляем контроль основной линии

Для контроля целостности линии используется STELBERRY F-230. В системе без усилителей-репитеров один F-230 ставится между выходом «Линия» коммутатора и громкоговорителями.

Устройство периодически проверяет параметры линии. При обрыве или замыкании предусмотрены световая индикация и звуковой сигнал; возможна и ручная проверка.

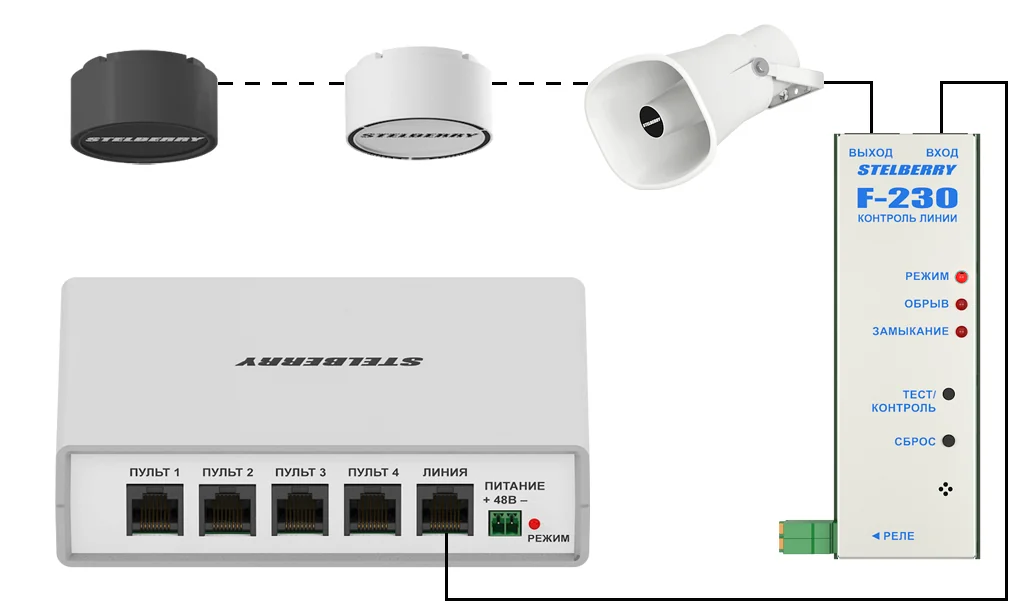

F-230 подключается между F-200 и линией громкоговорителей

Этап 8: Контролируем линии после усилителей-репитеров

При использовании F-280 прибор контроля линии STELBERRY F-230 устанавливается также на выходе каждого усилителя-репитера. Каждую независимую усиленную линию удобно контролировать отдельно.

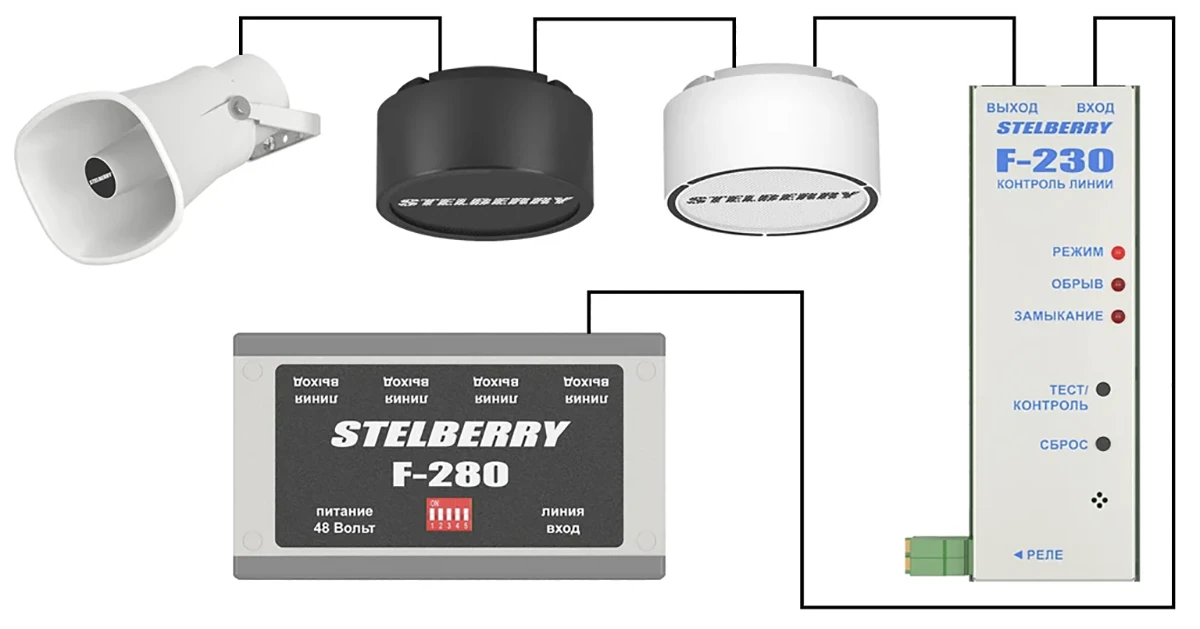

После каждого F-280 устанавливается отдельный F-230 для контроля соответствующей линии

Этап 9: Подключаем кнопку сброса сообщений

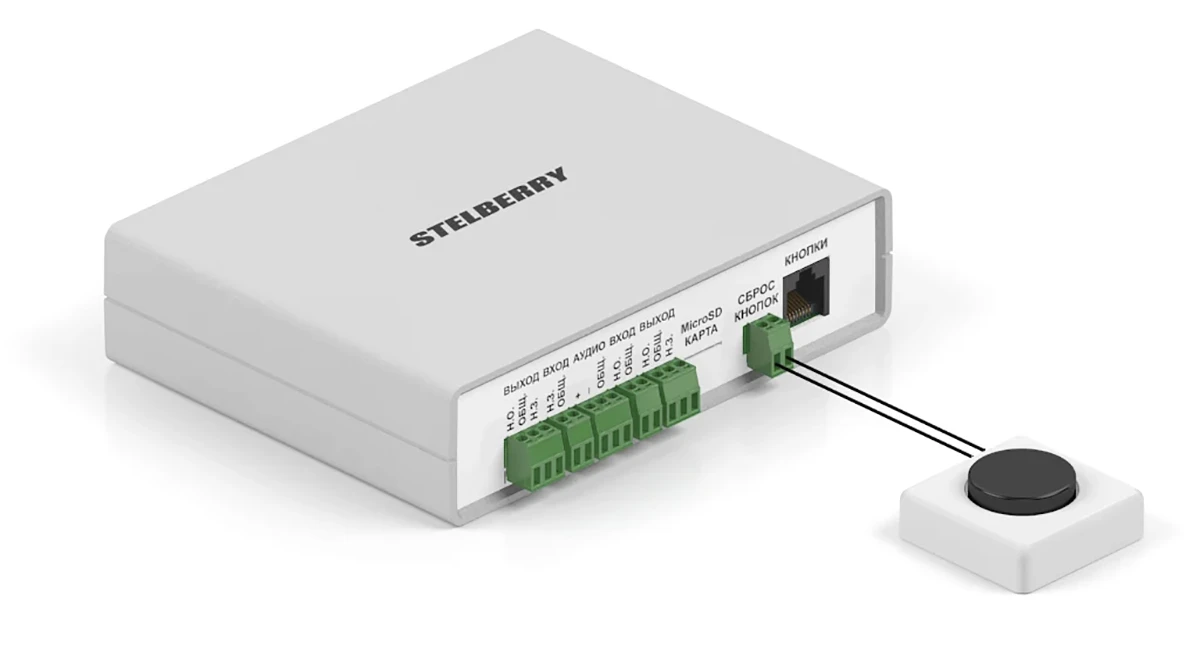

Отдельная кнопка подключается к входу «Сброс кнопок» на F-200. При нажатии активное тревожное сообщение прекращается.

Кнопка сброса подключается к отдельному входу F-200

Быстрый чек-лист комплектации

Важно! Расчёт выше подходит для предварительного подбора. Финальную схему, размещение громкоговорителей, резервирование питания и соответствие обязательным требованиям следует проверять по проектной документации и действующим нормам для конкретного объекта.
