СОУЭ и системы оповещения Stelberry для школ, торговых центров и офисов

Системы оповещения и управления эвакуацией (СОУЭ) — техническое решение, которое в критической ситуации спасает жизни, предотвращает панику и координирует потоки людей. Именно поэтому законодательство однозначно трактует наличие громкого оповещения как обязательное условие для объектов с массовым пребыванием людей.

Российский производитель Stelberry предлагает комплексный подход: рупорные и настенно-потолочные громкоговорители, пульты оповещения и коммутаторы, объединённые в архитектуру без громоздких стоечных усилителей и сложной коммутации.

Учебные заведения, транспортные узлы, торгово-развлекательные комплексы и общественные пространства не могут эксплуатироваться без работоспособной системы громкого оповещения. Система должна не просто воспроизводить сирену, а обеспечивать разборчивую трансляцию речевых команд в каждую точку объекта.

Преимущества распределённой архитектуры

Классические 100-вольтовые линии требуют мощных трансляционных усилителей, прокладки акустических кабелей и тщательного расчёта нагрузки. В системах Stelberry реализован иной подход: усилители мощности D-класса встроены непосредственно в корпуса громкоговорителей. Питание 48 В, звуковой сигнал и команды управления передаются по стандартному UTP-кабелю.

Инсталлятору не нужно собирать громоздкие стойки с оборудованием — достаточно подключить громкоговорители к пульту оповещения последовательно или параллельно через коммутаторы и разветвители.

Компоненты системы громкого оповещения

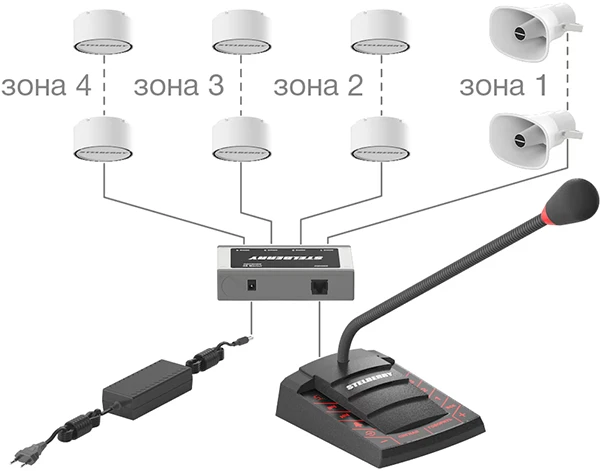

Система строится вокруг пульта громкого оповещения Stelberry с 4-зонным коммутатором. К нему по UTP-кабелю подключаются настенно-потолочные и рупорные громкоговорители. Совокупная мощность приборов в линии не должна превышать номинал пульта, а при необходимости нарастить её можно усилителями-репитерами и разветвителями сигнала.

• Пульт громкого оповещения и коммутатор

  Пульт речевого оповещения Stelberry — центр управления системой. Он оснащён направленным HD-микрофоном на гибкой стойке с автоматической подсветкой, которая загорается при нажатии кнопки «Говорить».

  • 4 независимые зоны — раздельное оповещение по этажам, цехам или функциональным блокам.
  • Полифонический сигнал «Гонг» — привлечение внимания перед речевым сообщением с настраиваемой громкостью.
  • Цифровая обработка звука — регулировка НЧ и ВЧ, фильтрация помех с микрофона и внешнего аудиовхода.
  • Аудиовыход — запись оповещений на IP-камеру или видеорегистратор.
  • Коммутатор в комплекте — всё необходимое для запуска системы: пульт, блок питания, 4-зонный коммутатор и соединительный кабель.

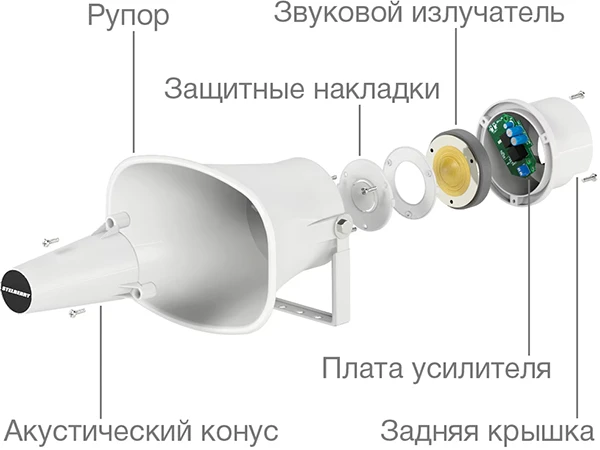

• Рупорные громкоговорители

  Рупорные громкоговорители Stelberry решают задачу озвучивания открытых пространств, складов, спортивных площадок и АЗС. Высокое звуковое давление и узкая направленность звуковых волн гарантируют разборчивость даже в шумной среде.

  • Всепогодное исполнение IP66 — пыле- и влагозащита, работа на улице и в неотапливаемых помещениях.
  • Мощность 30 Вт — перекрывает большие площади одним устройством.
  • Два гермоввода и два разъёма RJ45 — удобство коммутации внутри корпуса.
  • Кронштейн П-типа в комплекте — регулировка угла наклона при монтаже.

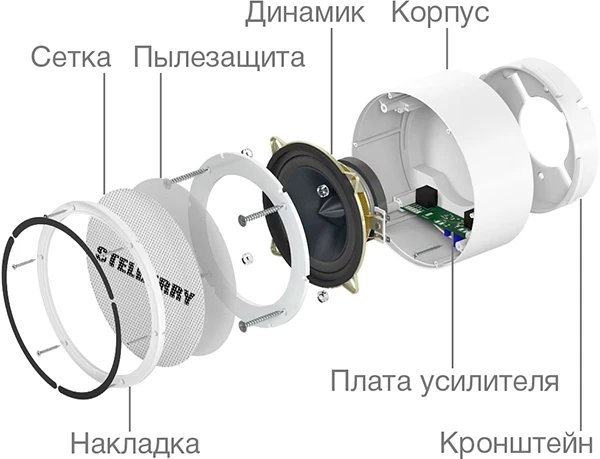

• Потолочно-настенные громкоговорители

  Настенно-потолочные громкоговорители Stelberry предназначены для озвучивания помещений с высотой потолка до 3–4 метров: офисов, коридоров, учебных аудиторий, кафе и ресторанов.

  • Встроенный усилитель D-класса — мощность 10 Вт, стабильная работа на дистанции до 1000 м.
  • Скрытый поворотный кронштейн — универсальное крепление на стену или потолок, включая подвесной.
  • Проходные разъёмы RJ45 — входной и выходной порты упрощают последовательное соединение.
  • Частотный диапазон 75–17 200 Гц — чистый и разборчивый звук во всём спектре.



Система «Антитеррор»: оповещение с особыми требованиями

Отдельное направление Stelberry — громкое оповещение «Антитеррор», спроектированное в соответствии с постановлениями Правительства РФ (№1006, №1273, №272, №447). Это готовое решение для школ, детских садов, гостиниц, торговых комплексов и спортивных объектов, где требуется мгновенное воспроизведение записанных тревожных сообщений.

Постановление №1006

Антитеррор для учебных заведений

Постановление №1273

Антитеррор для торговых объектов

Постановление №272

Антитеррор для общественных мест

Постановление №447

Антитеррор для гостиниц и отелей

Простой расчёт мощности оповещения

Проектирование начинается с оценки площади и уровня шума в помещении. Для стандартной высоты потолка 3 метра применяется правило: делим площадь на 10 и умножаем на удельную мощность, соответствующую типу помещения.

Пример: помещение 800 м² с повышенным уровнем шума требует 160 Вт суммарной мощности (800/10 × 4). Это 16 громкоговорителей по 10 Вт или 27 по 6 Вт. Если же помещение тихое, достаточно 80 Вт — вдвое меньше приборов.

Стандарт передачи: что нужно знать монтажнику

Вся линейка Stelberry работает по собственному закрытому протоколу. Питание 48 В, аудиосигнал и команды управления передаются по отдельным проводникам внутри UTP-кабеля. Обжимка разъёмов RJ45 — строго по стандарту T-568B. Подключение пультов и громкоговорителей к сторонним коммутаторам, маршрутизаторам или PoE-коммутаторам запрещено.

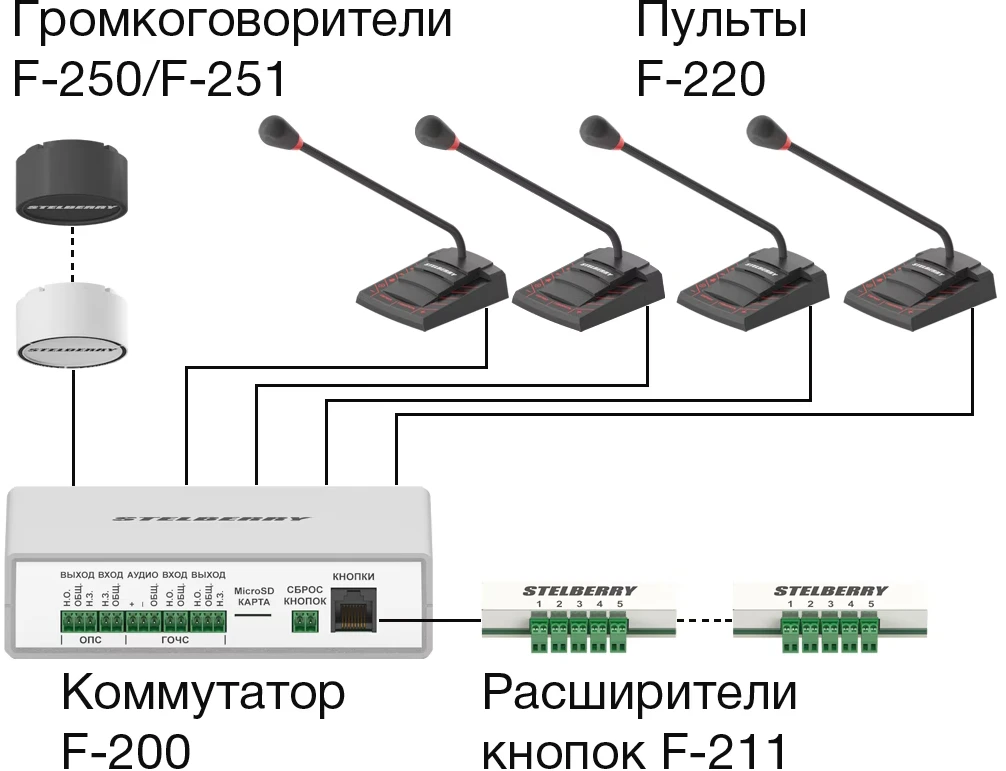

Типовая схема системы «Антитеррор» с коммутатором, пультами и громкоговорителями

Ищете надёжную систему оповещения?

Поставим полный комплект оборудования Stelberry для систем громкого оповещения и «Антитеррор»: пульты, коммутаторы, настенно-потолочные и рупорные громкоговорители, усилители-репитеры, разветвители и приборы контроля линии. Поможем рассчитать мощность, подобрать конфигурацию и подготовить тендерную документацию. Обращайтесь!
