Привод для распашных ворот TRIGON

• Описание
• Характеристики
• Документация

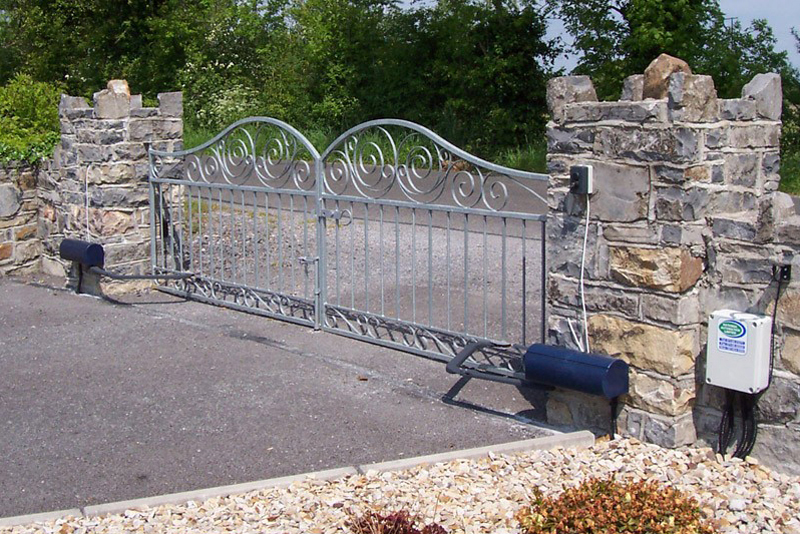

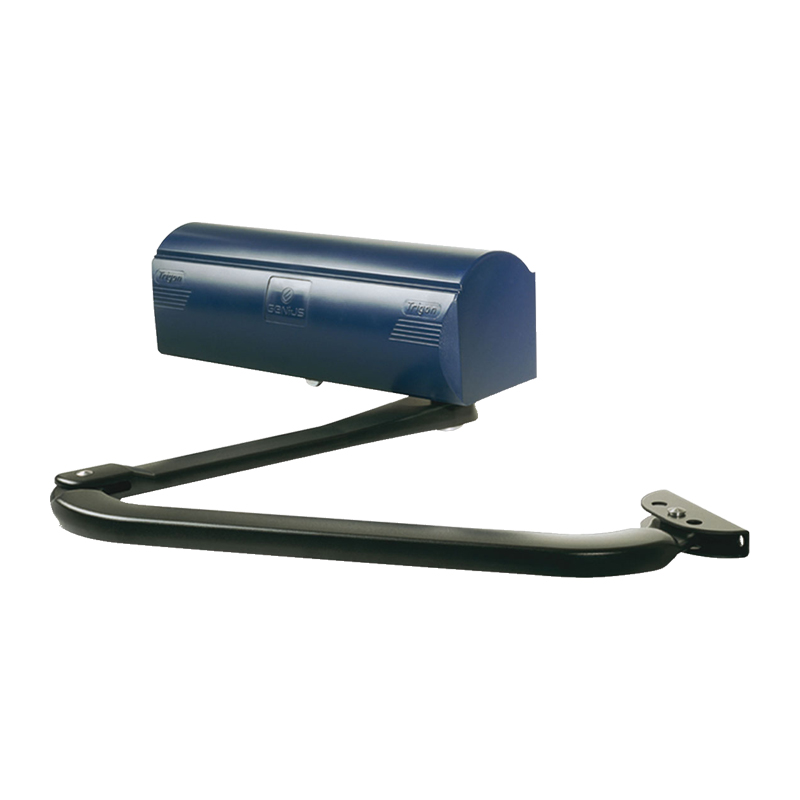

• Для автоматизации распашных ворот со сложным расположением створок используются универсальные приводы рычажного типа Trigon. Рычажные приводы представляют собой электромотор с редуктором, закрепляемый на неподвижной части конструкции ворот (например, колонне), и рычаг, крепящийся к створке ворот.

  • Trigon идеально подходит для ворот с большим расстоянием от плоскости крепления привода до оси петель ворот, благодаря особенностям кинематической схемы установка такого привода не доставит много хлопот.
  • Створка ворот приводится в движение рычагами, поворачивающимися при повороте оси привода.
  • При отсутствии напряжения питания защищенная ключом система разблокировки обеспечивает перемещение створок ворот вручную.
  • Приводы этой серии опционально оснащены электрическими концевыми выключателями открытия и закрытия с питанием 24 В.
  • Положение выключателей настраивается с очень высокой точностью. Выключатели используются для выполнения функций «остановка» или «начало участка торможения» и гарантируют высокий уровень безопасности пользователей.
  • Предназначен для установки на ворота со створками большой длины, а также со створкамиб открывающимися наружу. Не требует установки в нишу.
  • Применяется для створок длиной до 3 м и обеспечивает надёжную фиксацию створок длиной до 2 м без установки электрического замка.
  • Модели с питанием 24 В обеспечивают большое число циклов открытия-закрытия и рекомендуются при высокой интенсивности использования.

• Назначение	Распашные ворота
  Крутящий момент, Нм	250
  Ширина створки, м	3
  Время открывания створки, с	11
  Интенсивность использования	30 циклов/час
  Класс защиты	IP44
  Напряжение питания, В	220
  Ток потребления, А	1,2
  Мощность, Вт	280

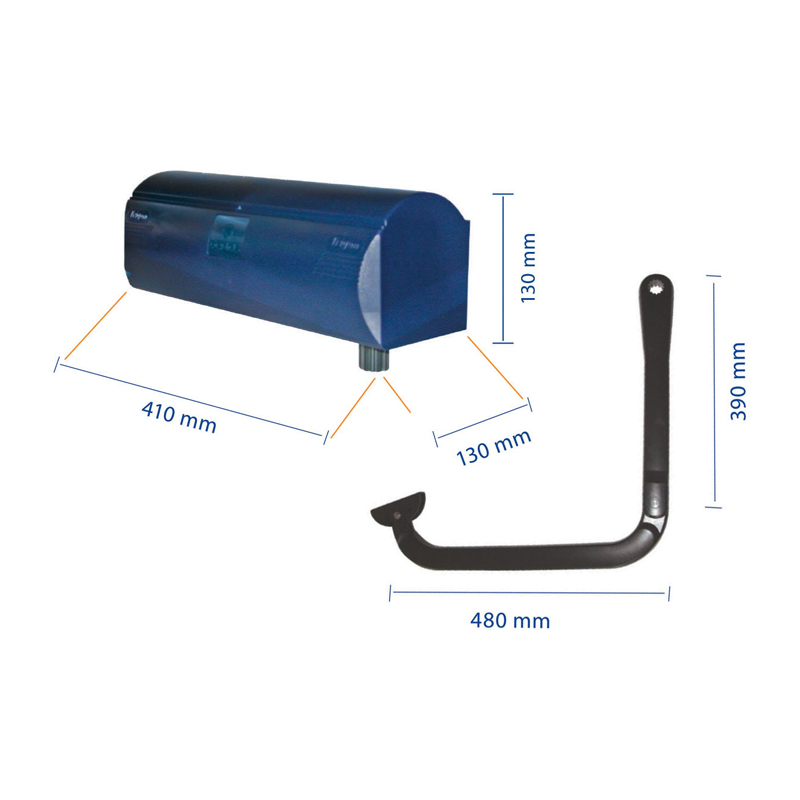

  Габаритные размеры, мм	410 130 130
  Масса, кг	11,5
  Диапазон рабочих температур, °C	-40 .. +55
