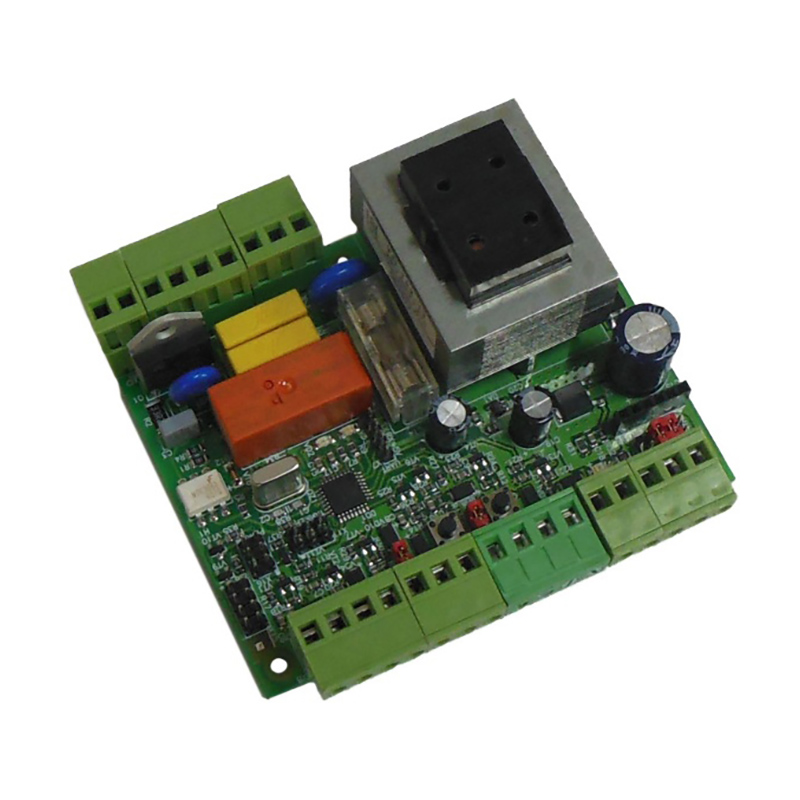

Плата управления PU-Z1M

• Описание
• Характеристики
• Документация

• Данная плата управления PU-Z1M для автоматических шлагбаумов разработана и произведена в соответствии с действующими стандартами безопасности. Плата PU-Z1M устанавливается и фиксируется в корпусе, расположенном в нижней части тумбы шлагбаума.

  Плата управления для автоматических шлагбаумов производства Фантом дает возможность подключать дополнительные модули оборудования: фотоэлементы, радиоуправление, сигнальные лампы и пр. На плате имеется индикация всех входящих управляющих сигналов.

• Рекомендуемая мощность сигнальной лампы и светофора	не более 40 Вт
  Напряжение питания фотодатчика, максимальный ток	24±4 В, 300 мА
  Напряжение питания датчиков Холла(КО/КЗ), радиомодуля	12 В
  Максимальный ток по линии 12 В	100 мА
  Суммарный максимальный ток по цепям 12 В и 24 В	0,55 А
  Максимальный суммарный ток двигателя и всех ламп	3 А
  Предохранитель	4 А
  Режимы работы	авто-закрытие, таймер
  Задержка таймера закрытия	0-60с, шаг 5с, по умолчанию – 15с
  Время работы двигателя до срабатывания защиты	5с
  Напряжение питания, В	220
  Габаритные размеры, мм	200×40×75
  Диапазон рабочих температур, °C	–40 .. +50

• Инструкция

  pu-z1m831,75 KB
  Каталог

  fantom2,71 MB

* Представленная информация носит справочный характер и не является публичной офертой. Технические характеристики, комплект поставки или внешний вид изделия могут быть изменены производителем без предварительного уведомления.
